泵浦的配套设备，常见阀门的知识介绍

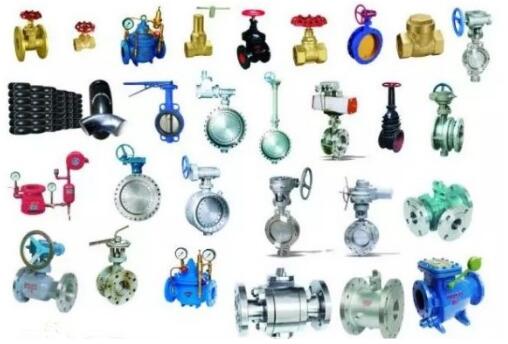

　　泵浦出口和管道之间需要安装阀门，以便维修时使用球阀。阀门有很多种，其中球阀、止回阀和调节阀是阀门种类中常见的阀门，各阀门的结构不同，性能也不同，对于球阀、止回阀和调节阀的知识你知道多少呢，下面做出详细介绍

　　一、球阀

　　公称通径DN6~350mm;公称压力PN1.0~14.5MPa ;工作温度196~500℃。该阀在核岛系统中约占所用阀门总数的12.8%。

　　二、调节阀

　　为了保证核动力装置的自动化，要求使用大量的调节，主要功能是以一定的精度保持流量、压力、温度、水位等这样一些规定被调节的参数。

　　调节阀按操纵方式可分为：由外部能源(气动、液动或电动)来操纵的调节阀;靠工作介质本身而无外部能源操纵的调节阀;手动调节阀;直接作用式调节器。按调节介质流量的方式分：单座和双座调节阀、调节闸阀、球形调节阀和蝶形调节阀。在核电厂应用广的是双座和单座调节阀。

　　核电站用调节阀技术参数范围：公称通径DN1.5~500mm;公称压力PN4.1~68.8MPa;工作温度538℃。

　　三、止回阀

　　止回阀主要有3种结构，旋启式止回阀、升降式止回阀和双板式止回阀。NI中用于一回路的止回阀主要是旋启式和升降式两种，旋启式止回阀的口径一般都在80mm以上，与闸阀相对应。其结构特点是摇杆的销轴采用内装式，固定在阀体内，这主要是为了消除可能形成的漏点。升降式止回阀的口径一般都在50mm以下，与截止阀相对应。其结构又分不带弹簧和带弹簧的两种。两种结构各有利弊，带弹簧的结构复位可靠，能及时回座，但在小压差的工况下由于流阻大增加能耗，导致阀瓣开不到位而影响流量。不带弹簧的结构简单，但容易造成卡阻而不复位，因此必须注意阀瓣与阀盖内孔的配合间隙和导向长度，并要注意合适的材料匹配。而双板式止回阀式法兰，两块半圆形的阀板由扭力弹簧控制复位，开启时介质推动阀板回转向中轴线并靠，形成一夹角，流体阻力比旋启式和升降式止回阀小。这种阀的口径范围较大，从DN50~700mm。
