不锈钢法兰标准及类型分类

编辑:江苏冠裕  发布日期:2020-03-07   浏览:0

  不锈钢法兰的类型有很多,管路连接或设备安装中都用到法兰,法兰材质的不同,应用也不同,法兰尺寸不同,标准也不同,到底应该如何选择呢?下面对1.不锈钢法兰类型及标准 2.法兰密封面类型 3.管路中法兰的选型做出介绍

  一、法兰常用的标准有三大体系

  1.欧洲体系部分标准 ISO7005-1 DIN EN1092-1 BS4504-3.1 GB/T9112-9125-2010 HG/T20592-2009 JB/T74-94-2015 等

  2.美洲体系部分标准 ASME B16.5 ASME B16.47 SH/T3406-2013

  GB/T9112-9125-2010 HG/T20615-2009 等

  3.日标韩标部分标准 JIS B2220 KSB1503 等

  二、不锈钢法兰的基本常用类型汇总

  板式平焊法兰 PL 带颈平焊法兰 SO 带颈对焊法兰 WN

  承插焊法兰 SW 螺纹法兰 Th 对焊环松套法兰 PJ/SE

  平焊环松套法兰 PJ/RJ 对焊环松套法兰 LF/SE 法兰盖 BL

  三、不锈钢法兰类型

  1.螺纹不锈钢法兰Th

  螺纹连接的法兰是金属法兰中一种非焊接式法兰,只需要螺纹对应连接即可,操作方便快捷,英文名称为:THREADED FLANGE。但是一般工况要求较高的场合不建议使用,因为此种法兰适用于工况不高压力不高的场合。

  螺纹法兰的压力分为:

  欧洲体系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

  美洲体系:150LB、300LB。

  日标:5K、10K、16K、20K。

  2.板式平焊不锈钢法兰PL

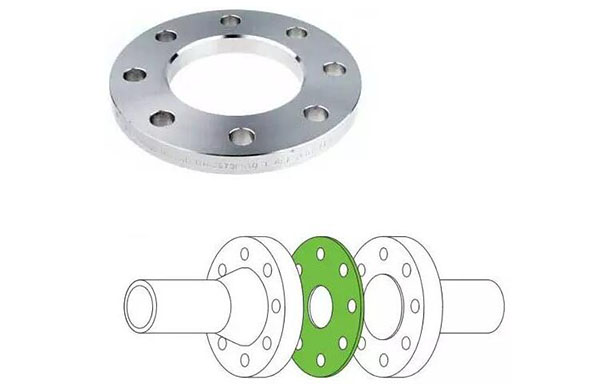

  板式平焊法兰平时也叫平板法兰或平焊法兰,也被称为搭焊法兰,英文为:Flat Welding Flange。工程中使用量大,也是法兰类型中成本低的一种法兰。

  平焊法兰的压力分为:PN2.5Bar、PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等(另外GB/T9119-2010标准中平焊法兰的压力又增加了两种:PN63Bar、PN100Bar),JIS标准为5K、10K。

法兰

  3.带颈平焊不锈钢法兰SO

  带颈平焊法兰焊接和使用类似于板式平焊法兰,但又优于平焊法兰,因为背部多了一个脖颈所以承压力度和强度都增加了很多,英文名称:Slip-On Flange。

  带颈平焊法兰的压力分为:

  欧洲体系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

  美洲体系:150LB、300LB、400LB、600LB、900LB、1500LB。

  日标:5K、10K、16K、20K、30K。

  4.承插焊不锈钢法兰SW

  承插焊法兰与带颈平焊法兰有点类似,但又区别与它,主要是内径部位多了一个小台阶,管道堆到台阶内焊接,一般运用于小口径管路,一般对焊法兰小规格焊接有点难度,带颈平焊法兰呢又要焊接上下两道焊缝,承插焊就解决了,英文名称:SOCKET WELD FLANGE。

  承插焊法兰的压力分为:

  欧洲体系:PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar等

  美洲体系:150LB、300LB、400LB、600LB、900LB、1500LB。

  日标:5K、10K、16K、20K。

  5.平焊环松套不锈钢法兰PJ/RJ

  此类型法兰与第六种法兰基本类似,只是将翻边部分改为了平焊环,作用也一致。

  法兰的压力分为:

  欧洲体系:PN6Bar、PN10Bar、PN16Bar。

  6.对焊环松套不锈钢法兰PJ/SE与LF/SE

  为什么将两种法兰一起介绍,因为这两种法兰的名称都是对焊环松套法兰,使用场合也基本相同,区分就是一个是欧洲体系一个是美洲体系,英文名称为FLAT WELDING WELDING RING LOOSE GLANGE和LAP JOINT FLANGE。两种法兰一种是平焊带翻边,一种是带颈平焊带翻边。作用就是把管道一端固定的情况下使用,因为法兰可以活动,所以大大提高了施工时效。

  法兰的压力分为:

  欧洲体系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

  美洲体系:150LB、300LB、600LB。

  日标:5K、10K、16K、20K。平焊环松套法兰-PJ/RJ

  7.带颈对焊不锈钢法兰WN

  带颈对焊法兰采用的对焊方式与管道焊接,应用场合相对较高,耐压和抗磨损强度高,一般高危易燃易爆等工况采用较多,英文名称为:WELDING NECK FLANGE。

  对焊法兰的压力分为:

  欧洲体系:PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar、PN160Bar等。

  美洲体系:150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

  日标:5K、10K、16K、20K、30K。

  8.不锈钢法兰盖BL

  也称做法兰盲板,作用类似与管帽和封头,但又区别与它们,因为其它两种是焊接封死的,法兰盖是用螺栓与法兰或阀门等设备连接,是活动的,后期管路延续可以打开。英文名称为:BLIND FLANGE。

  法兰盖的压力分为:

  欧洲体系:PN2.5Bar、PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar、PN160Bar等

  美洲体系:150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

  日标:5K、10K、16K、20K、30K。
