化工离心泵扬程计算图解

　　化工离心泵的扬程计算是选择泵的重要依据，这是由管网系统的安装和操作条件决定的。计算前应先绘制流程草图，平、立面布置图，计算出管线的长度、管径及管件型式和数量。

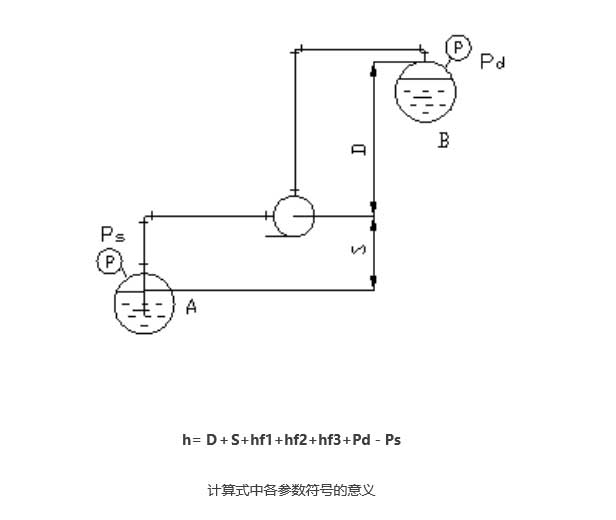

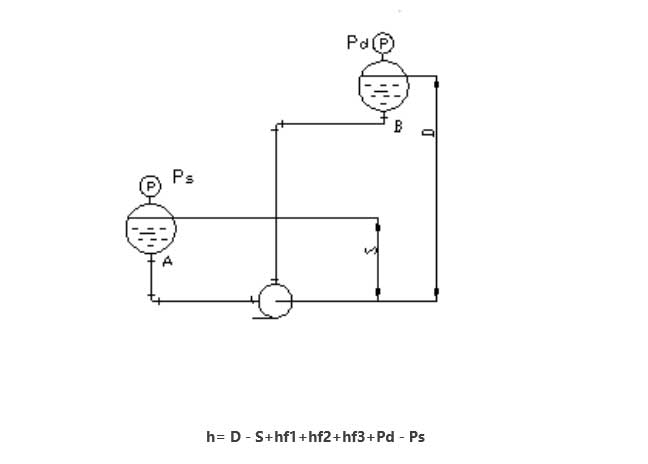

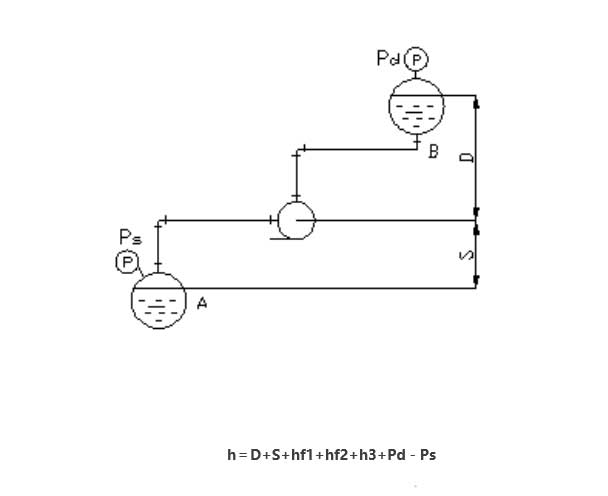

　　一般管网如下图所示，(更多图例可参考化工工艺设计手册)。

　　D——排出几何高度，m；

　　取值：高于泵入口中心线：为正;低于泵入口中心线：为负;

　　S——吸入几何高度，m；

　　取值：高于泵入口中心线：为负;低于泵入口中心线：为正;

　　Pd、Ps——容器内操作压力，m液柱（表压）；

　　取值：以表压正负为准

　　Hf1——直管阻力损失，m液柱;

　　Hf2——管件阻力损失，m液柱;

　　Hf3——进出口局部阻力损失，m液柱;

　　h ——泵的扬程，m液柱
