泓川磁力泵内部零部件结构剖析

　　泓川磁力泵的结构及组成磁力泵的各部件：磁力泵由泵，磁力传动器以及电动机三个部分组成，而磁力传动器又由外磁缸，内磁缸及不导磁的隔离套组成。

　　磁力泵的结构都差不多。主要看磁块的磁性能保持多久。

　　目前，可供磁力泵选用的磁性材料较多，常用的有ALNICO、铁氧体及稀上永磁材料衫钻SMCO5(简称1：5)，SM(CO，CU，FE，ZR)7.4(简称2：17)，ND-FE-B等。

　　其中稀土永磁材料优先选用，强有力的是钕铁硼ND-FE-B，其大磁能积高达28X104T·A/M以上，内察矫顽力超过1120KA/M，倍受青睐。但其工作温度不能超过120℃，高温条件下可选用衫钻永磁材料，SM(CO，CU，FE，ZR)7.4的磁能积约为192X103T·A/M，其工作温度可高达350℃。

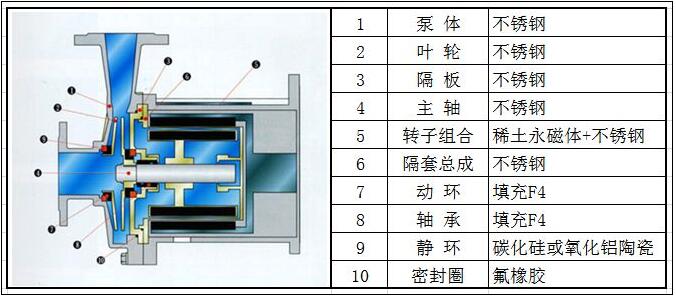

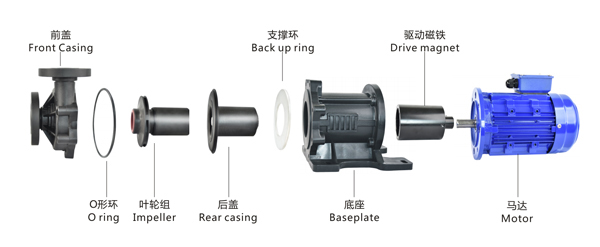

　　以下是市面常见的不同类型的磁力泵详细结构：

　　下面对每一种零件做具体介绍

　　1、壳体部分： 由泵体、泵盖等组成，它承受泵的全部工作压力;泵体叶轮水力形式符合API685标准，是磁力泵水力性能的主要表征零部件，其功能是强迫液体旋转，从而将原动机的机械能转换成液体能量。

　　2、转子部分： 分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。

　　泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。

　　驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

　　3、连接部分： 由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。

　　4、传动部分： 泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器中间膜片卸下，即可进行磁力泵的检修。

　　5、内、外转子： 内、外转子配套使用，共同形成磁力泵的磁传动部件。

　　6、隔离套： 隔离套是能彻底实现磁力泵完全无泄漏这一有点的零件。

　　由于泵轴与介质接触，因此材料要求是耐腐蚀性，加工精度高，强度高或通过热处理方法增加材料的强度。

　　磁力泵的磁性联轴器和泵体结合为一体，所以结构紧凑，维修方便、安全节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。
