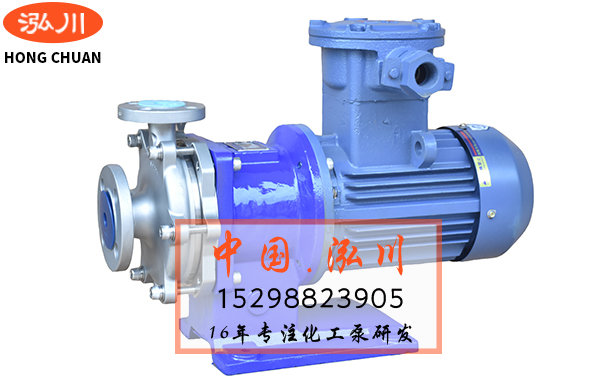

排污泵是单级、单吸、悬臂式离心水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢)

　　不锈钢排污泵适用范围

　　1、普通型排污泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质，介质温度不超过100℃。

　　2、加强型型耐腐蚀排污泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用316不锈钢材质制造，介质温度不高于280℃。

　　不锈钢排污泵技术参数

　　流量：12-60m3/h;

　　扬程：2.5-75.5m;

　　电机功率：0.75-3.7KW;

　　转速：2350-2980r/min;

　　口径：φ25-φ80;

　　介质温度：≤280℃。

　　不锈钢排污泵结构说明

　　本型泵主要由：泵盖(1)，泵体(2),叶轮(3)，轴(15)，轴封体(4)，轴承箱(11))及联轴器部件等组成

　　泵出口垂直向上，也可装成水平方向，本泵由弹性联轴器直接传动(亦可才艮据需要改用皮带传动)。

　　叶轮内仅有两片曲面叶片，因此流道宽畅，可通过一般性悬浊颗粒。

　　叶轮背面有4片副叶片，以平衡轴向推力，制造时叶轮经过静平衡试经验。

　　泵的旋转方向从驱动端看为顺时针方向。

　　本泵轴封采用油封團密封、密封性能好、更换方便。

　　密封环由铸铁制成，固定于泵盖上，磨损后可用备件更换。

　　故障及解决方法

　　装配与拆卸

　　先检查各另、部件有无存在影响装配的缺陷，然后将其擦洗干净后，方可进行装配。

　　1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。

　　2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。

　　3、先将轴承装入轴两端，一起装入轴承箱，然后装上轴承压盖。

　　4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧，然后装上泵体和泵盖。

　　拆卸与装配须序相反。

　　安装

　　1) 清除底座油戚及污垢，把底座放在地基上。

　　2) 用水平仪检查底座水平，允许用锲铁找平。

　　3) 用水泥浇灌底座和地脚螺栓孔眼。

　　4) 水泥干涸后，检查底座和地脚螺栓是否松动，合适后拧紧螺母，重新检查水平。

　　5) 清理底座的支持平面及水泵和电机脚平面，然后把泵与电机装上底座。

　　6) 检查水平与电机中心是否一致，不一致可用薄铁片调整使其同心(薄铁片不得多于3片)，联轴器间应留有2-3mm间隙。

　　注意事项

　　1、起动

　　1)检查轴承箱内是否已加油、油位是否正常油位线。

　　2)检查电机旋转方向是否与泵的旋转方向一致。

　　3)关闭吐出口闸阀及压力表旋塞，同时经泵体上部螺孔，向泵的吸水管内灌水。

　　4)启动电机、并打开压力表旋塞。

　　5)待水泵达正常转速工作、压力表显示相应压力时，打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。

　　2、停止

　　1) 先慢慢关闭出水管路闸阀，然后切断电源。

　　2) 若遇冰冻季节，停机后，打开泵体下部的四方螺塞，放空存水，以免冻裂。

　　3) 若长期不用，则各部件应拆开擦净，并在滑动面涂上防锈油，妥善保存。

　　3、运转

　　1) 在泵运转过程中，必须注意观察轴承发热情况，填料漏水及泵的振动、杂音等情况是否正常，如发现异常应及时处理。

　　2) 轴承高温度不得超过280℃。

　　3) 密封环与叶轮的配合间隙，大于以下规定值时应更换新的密封环。

　　吸水口直径≤100mm时，直径方向总间隙≥1.5mm时

　　吸水口直径>100mm时，直径方向总间咪≥2mm时

　　订货须知

　　一、①卧式排污泵产品名称与型号②卧式不锈钢排污泵口径③卧式排污泵扬程(m)④卧式排污泵流量⑤卧式排污泵电机功率(KW)⑥卧式排污泵转速(r/min)

　　二、若已经由设计单位选定我公司的卧式污水泵产品型号，请按卧式污水泵型号直接向扬子江销售部订购。

　　三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的家为您审核把关。
