磁力泵工作原理及结构组成

　　磁力泵工作原理及结构组成

　　1、磁力泵工作原理

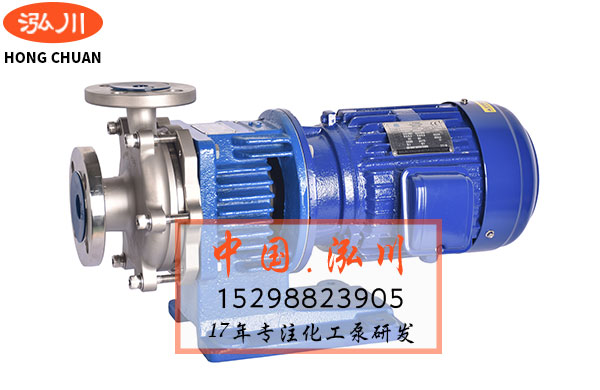

　　磁力泵结构，通常由泵、磁力耦合器、电动机三部分组成。关键部件磁力耦合器，由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气间隙和非磁性物质 (隔离套) ，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。

　　2、磁力耦合器工作原理

　　如图所示，将若干对 (偶数) 磁体按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整耦合的磁力系统。当内、外两处于不同相对，即两个磁间的位移角φ=0，此时磁系统的磁能低;当内、外两转动到同相对，此时磁系统的磁能大。去除外力，因磁系统的磁相互排斥，磁力将使磁体恢复到磁能低的状态。于是磁体产生运动，带动磁转子旋转。

　　3、磁力泵的结构组成

　　由磁力泵的工作原理可以得知其主要结构组成如图3所示，包括泵体、叶轮、轴承、泵轴、内磁转子、隔离套、外磁转子、连接架、底座、电机等。

　　磁力泵与常规泵的区别在于增加了磁力耦合器。外磁转子、内磁转子及不导磁的隔离套组成磁力耦合器，取代了一般泵的动密封，用隔离套将泵旋转轴完全封闭[4]。磁力的传递取决于磁力耦合器。

　　因磁力泵滑动轴承的冷却润滑是用其所输送的介质，故一般针对不同的使用工况及介质，选用不同的材质制作轴承。滑动轴承常用材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。磁力泵的滑动轴承多采用工程陶瓷制作因其良好的耐摩擦性、耐热性以及耐腐蚀性。
