不锈钢化工泵常用流量控制方法综述

　　不锈钢化工泵是目前应用比较广泛的泵类产品，广泛应用于石油天然气、石油、化工、钢铁、电镀、食品饮料、医药和环保水处理行业。如何有效地控制泵的输出流量是讨论得比较多是事情。使用变频调速控制输出流量是过去流行一时的做法，取消所有流量控制阀控制类型，单目前市场上广泛使用的方法主要有四中：调整叶轮直径、调整叶轮速度、出口阀门开度调节和旁通阀调整。现在让我们逐一讨论每种方法的特点。

　　不锈钢化工泵流量常用控制方法 ：

　　1、调速控制

　　叶轮转速变化直接改变泵的流量曲线，曲线的特性不发生变化，转速降低时，曲线变的扁平，压头和较大流量均减小。

　　2、调整叶轮直径

　　这种方法不使用任何外部组件，流量特性曲线随直径变化而变化。

　　3、出口阀开度调节

　　这种方法中泵与出口管路调节阀串联，它的实际效果如同采用了新的泵系统，泵的较大输出压头没有改变，但是流量曲线有所衰减。

　　4、旁路阀调节

　　这种方法中阀门和泵并联，它的实际效果如同采用了新的泵系统，泵的较大输出压头发生改变，同时流量曲线特性也发生变化，流量曲线更接近线形。

　　1)泵系统的整体效率

　　出口阀调节与旁路调节方法均增加了管路压力损失，泵系统效率都大幅减小。叶轮直径调整对整个泵系统效率影响较小，调速控制方法基本不影响系统效率，只要转速不低于正常转速的50%。

　　2)能耗水平

　　假定通过上述四种办法将泵的输出流量从60m3/h调整到50m3/h，输出为60m3/h时的功率消耗为100%(此时压头为70m)，那么几种控制流量的办法对泵消耗的功率影响如何?

　　(1)出口阀开度调节，能量消耗为94%，流量较低时消耗功率较大。

　　(2)旁路调节，旁路阀将泵的压头减小到55M，这只能通过增加泵的流量来实现，结果能耗增加了10%。

　　(3)调整叶轮直径，缩小叶轮直径后泵的输出流量和压力均降低，能耗缩减到67%。

　　(4)调速控制，转速降低，泵的流量和压头均减小，能耗缩减到65%。

　　不锈钢化工泵常用流量控制方法综述：

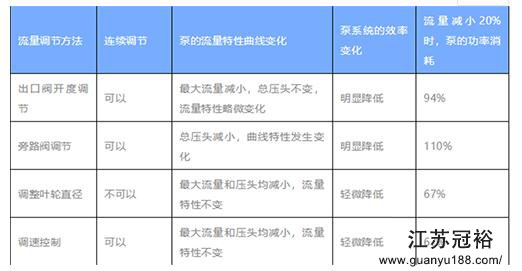

　　下表中总结出了化工泵各种流量调节方法，每种方法各有优缺点，应根据实际情况选用：
